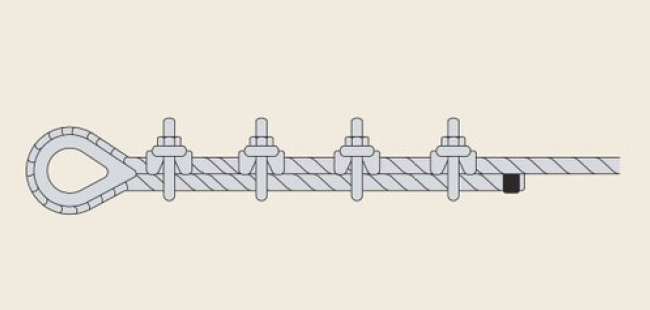

와이어클립 체결 방법
로프 직경(mm) | 부착 갯수 | 부착 간격(mm) | 잠금 토크(N.m) |
6 | 4 | 40 | 4 |
8 | 4 | 50 | 8 |
10 | 4 | 70 | 16 |
12 | 4 | 80 | 24 |
14 | 4 | 90 | 37 |
16 | 4 | 100 | 52 |
18 | 5 | 120 | 67 |
20 | 5 | 130 | 82 |
24 | 5 | 160 | 119 |
26 | 5 | 170 | 137 |
30 | 6 | 200 | 188 |
36 | 7 | 230 | 261 |
40 | 7 | 260 | 399 |
48 | 8 | 310 | 397 |
잘못된 설치 방법이나 적절한 체결 토크가 아닌 경우, 체결부에서 미끄러짐이 발생하여 유지력이 낮아져 심각한 사고의 원인이 될 수 있습니다. 아래에서 심각한 사고의 원인이 될 수 있습니다.
1. 로프 직경에 맞는 것을 사용하십시오. (서로 다른 종류와 직경이 다른 로프를 동일한 그립으로 고정하지 마십시오. )
2. 모래 등이 붙어 있는 경우 제거하고 녹이 있는 로프를 사용하지 마십시오.
3. thimble eye에 가장 가까운 그립은 가능한 한 thimble eye에 가깝게 설치하십시오.
또한, 그립 끝단부의 로프 길이는 로프 직경의 6배 이상이어야 합니다.
4. 조임은 토크 렌치 등으로 적절한 토크로 조여 주십시오. 또한, 체결은 단말기의 그립부터 동일한 순서로 3회 이상 나누어 순차적으로 체결해 주십시오.
전동 공구 등으로 무리하게 과도한 토크로 조이면 U볼트가 끊어지는 경우가 있으므로 주의해 주십시오.
5. 로프에 인장 하중이 가해지면 직경이 가늘어지고 미끄러지기 쉬우므로 조여 주십시오.
6. 그립 설치가 끝난 후에는 펜치 등으로 마킹을 하고 수시로 미끄러짐의 유무를 확인해 주십시오.
동하중이 걸리는 경우, 비닐 코팅된 로프에는 그립을 사용하지 마십시오.
